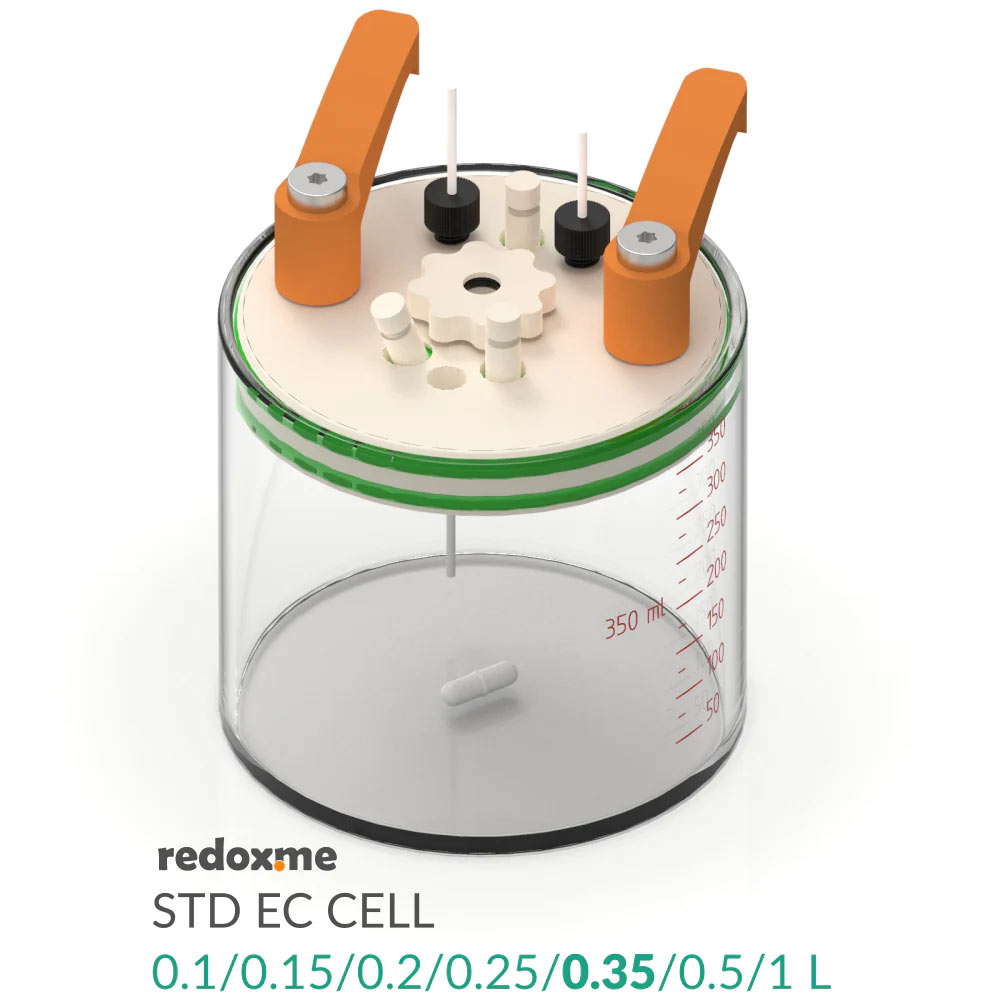

ΠΡΟΤΥΠΗ ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΚΥΨΕΛΗ

Πρότυπη ηλεκτροχημική (ηλεκτρολυτική) κυψέλη για μετρήσεις ηλεκτροδίων σε μορφή:

α) ράβδου/δίσκου (διάμετρος 6 mm),
β) λεπτής μεμβράνης που εναποτίθεται σε επίπεδο υπόστρωμα (με χρήση υποδοχέα δείγματος) και
γ) ελεύθερη μεμβράνη (χρησιμοποιώντας τη βασική θήκη δείγματος).

Τα ηλεκτρόδια εργασίας, βοηθητικό και αναφοράς (δεν περιλαμβάνονται στη διάταξη) είναι τοποθετημένα σε ένα άνω περίβλημα με διάταξη 2 ή 3 ηλεκτροδίων. Η κυψέλη διαθέτει δύο εφεδρικές θύρες για σύνδεση π.χ. θερμομέτρου, ηλεκτροδίου Clark, ηλεκτροδίου pH ή άλλου ηλεκτροδίου/ανιχνευτή διαμέτρου 6 mm .
Το άκρο του ηλεκτροδίου αναφοράς πρέπει να τοποθετείται κοντά στο μέσο του ηλεκτροδίου εργασίας. Αυτό εξασφαλίζει χαμηλή πτώση δυναμικού σε όλο το διάλυμα του ηλεκτρολύτη για πείραμα χαμηλού ρεύματος. Διάφορα βοηθητικά ηλεκτρόδια είναι κατάλληλα για αυτό το στοιχείο, συμπεριλαμβανομένων ηλεκτροδίων μεταλλικού σύρματος και μεταλλικού φύλλου καθώς και ράβδου γραφίτη.

Προδιαγραφές

• Μέγιστος όγκος ηλεκτρολύτη: 100, 150, 200, 250, 350, 500 ή 1000 mL
• Διάμετρος βύσματος ηλεκτροδίου: 6 mm
• Αριθμός θυρών ηλεκτροδίων: 5
• Υλικό φιαλιδίου: βοριοπυριτικό 3,3 γυαλί

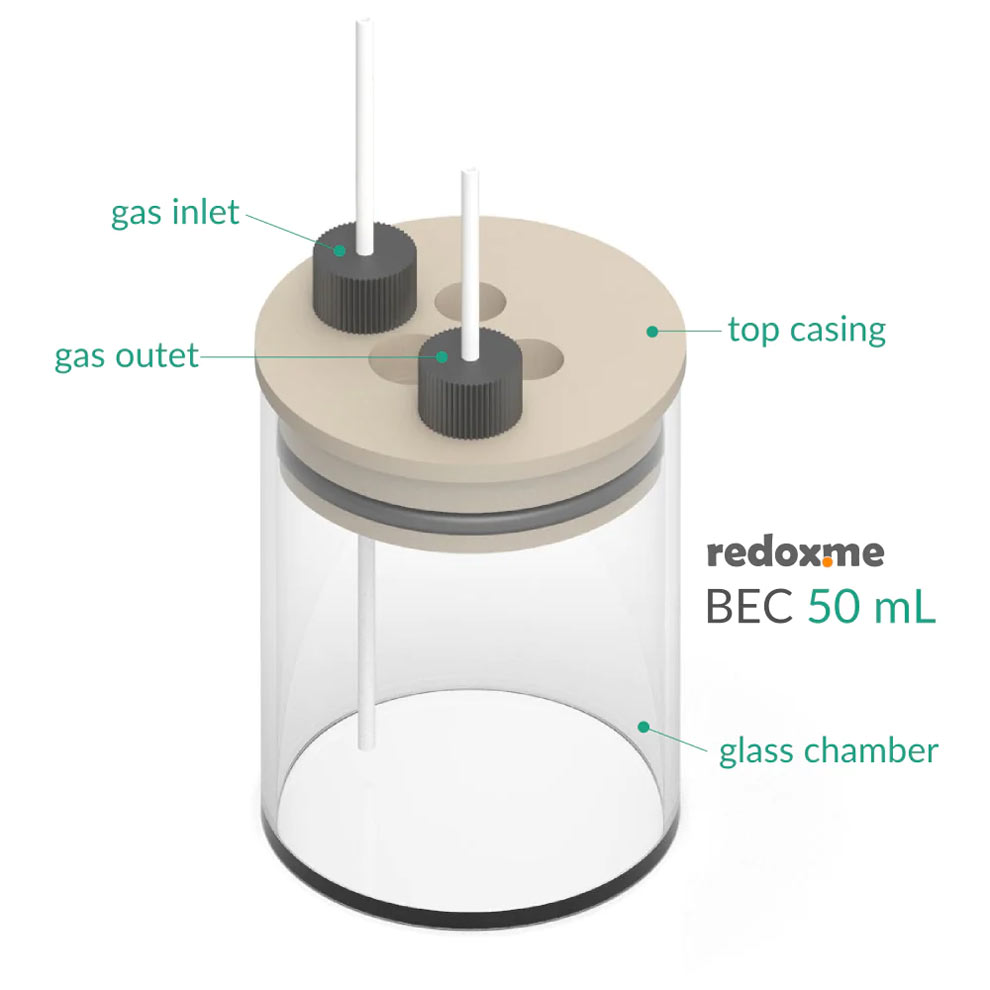

BEC 50 ML - ΒΑΣΙΚΗ ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΚΥΨΕΛΗ

Βασική ηλεκτροχημική (ηλεκτρολυτική) κυψέλη για μετρήσεις ηλεκτροδίων σε μορφή:
α) ράβδου/δίσκου (διάμετρος 6 mm),
β) λεπτής μεμβράνης που εναποτίθεται σε επίπεδο υπόστρωμα (με χρήση ηλεκτροδίου με κλιπ) και
γ) μεμβράνης (χρησιμοποιώντας ένα ηλεκτρόδιο με κλιπ).

Τα ηλεκτρόδια εργασίας, βοηθητικό και αναφοράς είναι τοποθετημένα πάνω σε καπάκι σε διάταξη 2 ή 3 ηλεκτροδίων. Τα στοιχεία της κυψέλης κατασκευάζονται από γυαλί και PEEK. Η κατασκευή είναι αεροστεγής και μπορεί να χρησιμοποιηθεί όταν απαιτείται η αφαίρεση και ο αποκλεισμός ρύπων όπως το οξυγόνο και το νερό με τη διοχέτευση αδρανούς αερίου μέσω του ηλεκτρολύτη.
Το άκρο του ηλεκτροδίου αναφοράς πρέπει να τοποθετείται στο μέσο του ηλεκτροδίου εργασίας. Αυτό εξασφαλίζει χαμηλή πτώση δυναμικού σε όλο το διάλυμα του ηλεκτρολύτη για πείραμα χαμηλού ρεύματος. Διάφορα βοηθητικά ηλεκτρόδια είναι κατάλληλα για αυτή την κυψέλη, συμπεριλαμβανομένων ηλεκτροδίων μεταλλικού σύρματος και μεταλλικού φύλλου καθώς και ράβδου γραφίτη.

Προδιαγραφές

• Μέγιστος όγκος ηλεκτρολύτη: 50 mL
• Διάμετρος βύσματος ηλεκτροδίου: 6 mm
